在庞大的电力系统中，电压互感器（PT）和电流互感器（CT）扮演的“感知器官"角色。它们将一次系统的高电压、大电流按比例转换为可供计量、保护和监控设备使用的低电压、小电流信号。其传变精度和可靠性，直接关系到电费结算的公平、继电保护的正确动作以及电网调度的准确判断。一旦互感器出现铁芯饱和、匝间短路、接线错误或二次负荷过重等异常，轻则导致计量失准，重则可能引发保护误动或拒动，造成供电中断或设备损坏。因此，对互感器进行全面的特性测试，就如同为这些精密的“感官"进行系统的“健康体检"。当供电公司、发电企业、电气试验机构以及设备制造商探寻“互感器伏安特性测试仪哪个牌子好"时，他们寻找的正是一台能够集成多项测试功能，高效、准确地完成对互感器伏安特性、变比、极性、二次负荷等关键参数的测量与分析，并生成直观报告的专业设备。武汉特高压电力科技有限公司的互感器伏安特性测试仪，正是基于优良的可编程电源与高精度测量技术，为满足这一对测试完整性、操作便捷性和数据深度分析都有明确要求的场景而设计。
武汉特高压的互感器伏安特性测试仪，其技术优势在于将互感器检测从传统的多项、分散、手动操作，整合为一项连贯、自动、数据互联的综合诊断流程。
1. 集成化测试功能：
伏安特性（励磁特性）测试：这是核心功能。对于CT，仪器从二次侧施加从零开始逐步升高的交流电压，同步精确测量流过的励磁电流，自动绘制“电压-电流"曲线。通过分析曲线的线性度、拐点电压（饱和点），可以判断铁芯材质、是否存在匝间短路，并为计算10%误差曲线提供数据。对于PT，测试原理类似，用于检查其空载特性。
变比、极性测试：无需从一次侧施加电流，仪器通过二次侧注入一个特征信号，并通过内部算法计算出实际变比和角差，同时判断极性（减极性或加极性）是否正确。这大大简化了现场测试，特别是对已安装的互感器。
二次负荷测量：仪器可以测量互感器二次回路所接实际负载的阻抗值（包括电阻和电抗），判断其是否在互感器的额定负荷范围内，避免因负荷过重导致误差增大。
绕组直流电阻测试：测量互感器二次绕组的直流电阻，辅助判断绕组导体的连接情况和是否存在断线、接触不良等。
10%误差曲线绘制与验证：对于保护用CT，仪器可根据测得的励磁特性数据，自动计算并绘制10%误差曲线，并可根据设定的二次极限电动势和一次电流，自动判断该CT在实际系统短路电流下是否能满足误差要求。
2. 高精度可调电源与测量系统：
可编程电压/电流源：内置高精度、高稳定度的可调交流电源，输出电压、电流范围宽，分辨率高，能平滑调节，满足从低励磁点到饱和点的全程测试需求。
同步高速采样：采用高速A/D转换器，对施加的电压和响应电流进行同步、高精度采样，确保曲线绘制的准确性和平滑度。
3. 智能化操作与报告生成：
引导式界面：大屏幕液晶触摸屏，以清晰的菜单引导用户选择测试类型（CT/PT）、设置参数（如额定变比、准确级）。
自动测试与绘图：设置完成后，一键启动，仪器自动完成升压、采样、计算、绘图全过程。测试结果（曲线、数据表格、变比、极性结论、负荷值等）实时显示。
数据存储与对比：可存储大量测试数据及曲线。支持将本次测试曲线与标准典型曲线、出厂曲线或历史曲线同屏对比，差异一目了然。
一键生成报告：通过USB接口导出数据，配套上位机软件可快速生成包含所有测试数据、曲线图、结论的标准化试验报告。
通过一体化测试，高效完成了对该CT的励磁特性、变比、极性、二次负荷及直流电阻的检验，确认其满足保护级要求。
案例：某新建10kV配电工程——一台KYN28A-12型开关柜内的保护用电流互感器（型号：LZZBJ9-10， 变比：200/5A， 准确级：10P10），需要进行投运前的交接试验。

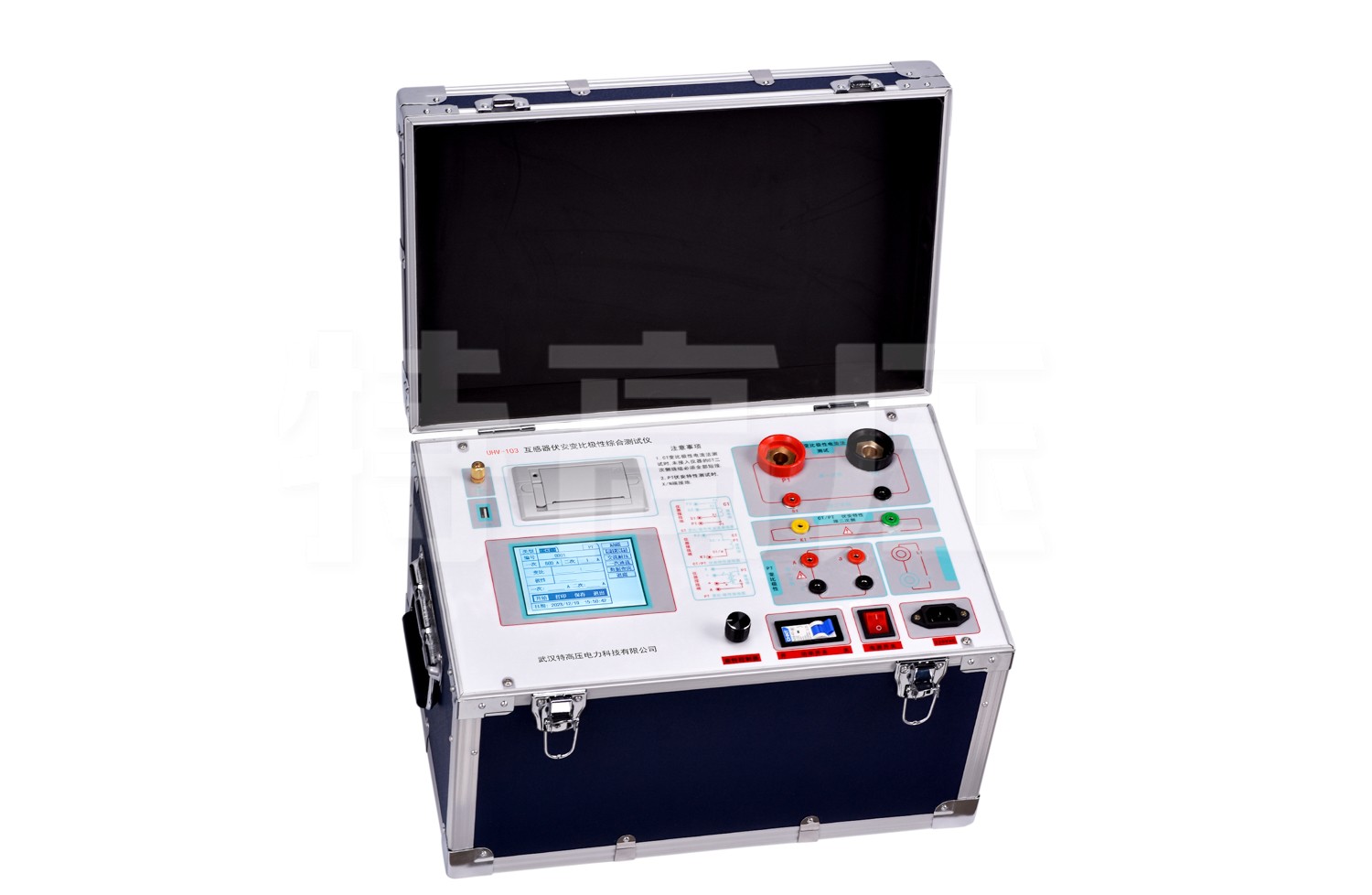

试验班组使用武汉特高压的FA-103互感器伏安特性综合测试仪。
试验前准备与接线：
确认开关柜已停电、隔离并做好安全措施。打开互感器二次接线盒。
找到该CT的二次绕组接线端子（S1, S2）。将测试仪的电压输出线（Uo） 接至S1，电流测量线（Io） 接至S2。将仪器的接地端可靠接地。
断开该CT二次回路与保护装置的连接（或将测试仪串入回路，取决于测试项目）。
执行励磁特性（伏安特性）测试：
开机，选择 “CT测试" -> “励磁特性" 。
输入额定参数：二次额定电流 5A，准确级 10P，额定负荷 15VA（假设）。
设置测试参数：最大测试电压设定为 400V（根据预估拐点电压）。
启动测试。仪器自动从0V开始升压，屏幕实时显示电压、电流值，并动态绘制U-I曲线。
测试完成后，屏幕显示完整的励磁特性曲线。仪器自动计算出拐点电压Uknee（约 250V）和对应的拐点电流。同时，根据规程算法，自动计算并绘制出10%误差曲线。
班组观察曲线，线性段良好，饱和拐点明显，无局部畸变，初步判断铁芯无匝间短路。
执行变比与极性测试：
在CT测试主菜单，选择 “变比极性" 。
输入额定一次电流 200A，额定二次电流 5A。
启动测试。仪器通过二次侧注入测试信号，快速计算出实际变比：200.2/5，，并显示 “极性：减极性"（正确）。
执行二次负荷测试：
保持二次回路接线不变（接入实际负载），在仪器菜单中选择 “二次负荷" 测试。
启动后，仪器测量出该回路在50Hz下的实际负荷：阻抗Z = 0.8Ω， 功率因数cosφ ≈ 0.85，折合容量约为 S = I² * Z = 5² * 0.8 = 20VA。
与该CT的额定负荷15VA对比，实际负荷略大，但仍在10P10级互感器的允许范围内（需结合误差曲线进一步验证）。
执行二次绕组直流电阻测试：
选择 “直阻测试" 功能，仪器切换为直流测量模式。
快速测得该二次绕组的直流电阻为 0.12Ω，数值稳定，无异常。
综合分析与报告生成：
励磁特性曲线及10%误差曲线显示，在10倍额定电流（即一次电流2000A）时，该CT能满足10%误差要求。
远小于10P级限差。
极性正确。
二次实际负荷20VA，结合10%误差曲线验证，确认互感器仍能满足保护精度要求。
直流电阻正常。
所有测试数据自动关联保存于同一台CT名下。
关键结论判断：
将数据导出，软件自动生成《电流互感器试验报告》，包含所有原始数据、特性曲线、10%误差曲线及综合结论：“该LZZBJ9-10 200/5A 10P10电流互感器各项特性测试结果符合规程及标准要求，准予投运。"
试验负责人评价：“以前做一套CT的完整试验，要扛着调压器、电压电流表、负荷箱好几样设备，接线复杂，数据还要手工记录和计算，画曲线更是麻烦。现在这一台仪器全搞定，接线一次，多个试验连续做，数据自动记录，曲线自动画。特别是变比极性测试不用从一次侧加电流，安全又省事。选择一台好的互感器伏安特性测试仪，就是为我们繁重的交接和定检工作，配备了一个移动的‘互感器检测实验室’，让全面、精准的评估变得高效、直观。"
武汉特高压电力科技有限公司在电力测试仪器领域，深刻理解互感器作为系统感知“源头"的重要性，其性能的全面检测是保障后续环节正确的基石。公司开发互感器伏安特性测试仪，不仅追求单一测试的高精度，更注重通过功能集成与数据融合，解决现场测试项目分散、效率低下、数据孤岛的问题。通过将激励、测量、计算、分析和报告生成环节无缝衔接，公司旨在帮助用户建立标准化的互感器检测流程，提升从数据获取到决策判断的整体效率。这体现了公司致力于通过提供系统性、智能化的专业工具，服务于电力系统一次设备状态评估能力现代化的技术理念。
“互感器伏安特性测试仪哪个牌子好？"这个问题的答案，在电网智能化、数据化运维不断深入的当下，越来越取决于仪器能否将多项离散的测试项目有机整合，并提供相互关联、深度分析的综合数据视图，而不仅仅是完成单项测量。
