二次压降及负荷测试仪的核心任务，是在一次设备不停电的工况下，同步测量PT二次绕组端子与电能表端子之间的三相电压幅值及相位差（计算比差和角差），以及CT二次回路在实际工作电流下的两端电压、电流及相位（计算二次负荷阻抗、功率及功率因数）。
一、 二次压降与负荷测试的必要性与标准要求
PT二次回路压降的影响：
定义：指电压互感器二次输出端子与电能表（或其他测量装置）输入端子之间，由于导线电阻、接触电阻及串联负载（如熔断器、开关触点）所产生的电压幅值和相位偏差。
对计量的影响：压降会导致加在电能表上的电压低于PT二次实际输出电压，且存在相位偏移。根据电能表工作原理（P=UIcosφ），这会造成负的比差和角差误差，直接导致电能表少计有功和无功电量，影响贸易结算的公平性，尤其对大宗电力用户和发电企业影响显著。
规程要求：DL/T 448明确规定了不同类别计量装置允许的二次压降限值，是计量达标考核的必测项目。
CT二次回路负荷（负载）的影响：
定义：指电流互感器二次端子所接全部仪器、仪表及连接导线阻抗的总和，用欧姆（Ω）或伏安（VA）表示。
对计量与保护的影响：CT的误差特性（尤其是10%误差曲线）与其次级负荷密切相关。负荷过重会使CT铁芯趋于饱和，导致二次电流失真，增大比差和角差，影响计量精度；严重时可能导致继电保护装置接收的故障电流信号畸变，引起拒动或误动。
测试目的：验证CT实际二次负荷是否在其额定负荷范围内，并评估是否满足保护用CT的10%误差要求。
二、 测试原理与技术实现
现代一体化测试仪通常采用高精度同步采样技术与无线（或光纤）同步信号传输来解决现场长距离测量的同步难题。
PT二次压降测试原理：
传统方法局限：需在PT端子箱和电能表屏两处同时测量电压，使用长导线或电话线同步触发，操作繁琐，同步精度受线路影响。
现代无线同步法：仪器主机（放置于电能表屏处）与辅机（放置于PT端子箱处）各有一套高精度电压测量通道。辅机测量PT出口三相电压（Ua1, Ub1, Uc1），主机测量电能表屏入口三相电压（Ua2, Ub2, Uc2）。主机与辅机之间通过高稳定度的无线通讯模块（或光纤）实现采样时钟的严格同步，确保两端测量是同一时刻的瞬时值。
计算：仪器自动计算每一相的压降ΔU = Ua1 - Ua2（矢量差），并进一步计算出比差f = (|Ua2| - |Ua1|) / |Ua1| × 100% 和角差δ = 相位(Ua2) - 相位(Ua1)。结果直接显示并判断是否超差。
CT二次负荷测试原理：
测试方法：通常采用电压降法。在CT二次回路带实际负载运行的情况下，仪器通过高精度钳形电流互感器（或直接串入）测量回路电流I，同时用高阻抗电压表测量CT二次端子间的电压U，并精确测量U与I之间的相位角φ。
计算：仪器自动计算二次负荷阻抗Z = U / I，视在功率S = U × I，有功功率P = UIcosφ，功率因数cosφ。这些数据是评估CT运行工况和绘制10%误差曲线的基础。
一体化与自动化测试：
一台设备集成PT压降测试和CT负荷测试全部功能，通过切换测试线即可完成项目转换。
内置测试向导，引导用户完成接线、参数设置（如PT/CT变比、额定值）、启动测试。
自动完成数据测量、计算、存储，并依据内置规程限值给出合格/不合格的初步结论。
三、 现代智能测试仪的技术特点

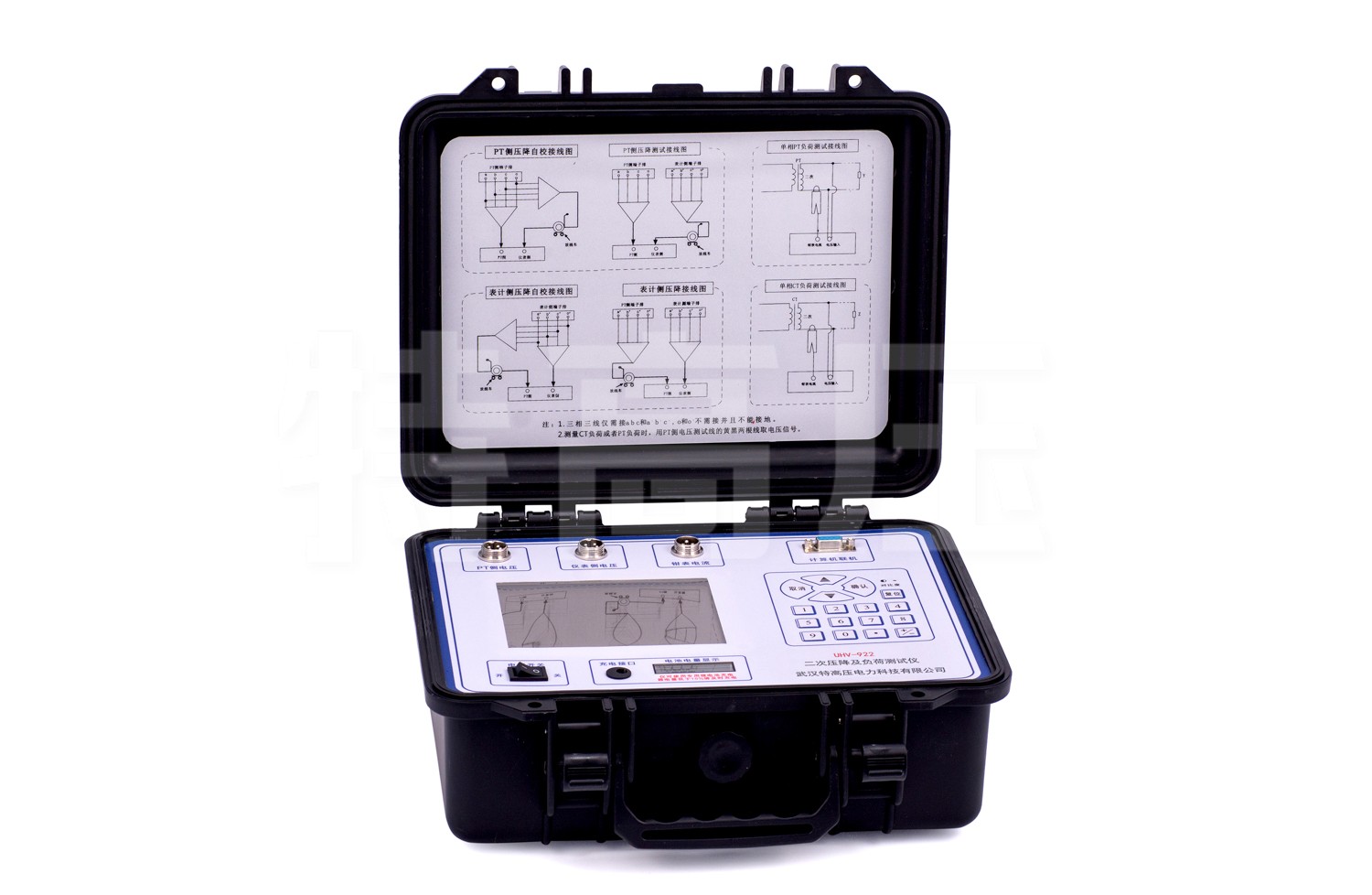

武汉特高压电力科技有限公司的二次压降及负荷测试仪，强调测量精度、同步可靠性与操作智能化。
高精度多通道同步采样系统：
采用24位高精度A/D转换器和同步采样技术，确保三相电压、电流信号的同步测量精度。
比差、角差测量精度高，通常角差分辨率可达0.01’，满足对微小相位偏差的测量要求。
可靠的无线（或光纤）同步技术：
采用专用的无线通讯协议，抗干扰能力强，同步稳定性好，有效传输距离远（通常可达数百米），适应变电站复杂电磁环境。
确保PT压降测试中，远端（PT侧）和近端（表计侧）的采样时刻严格对齐，这是获得准确角差的关键。
智能化测试与数据分析：
一键式测试：对于常规测试，设置好参数后，可自动完成三相六线的压降或负荷测试。
实时显示与图形化界面：实时显示三相电压、电流矢量图、幅值、相位、比差、角差、负荷阻抗等全部参数，直观清晰。
数据存储与管理：大容量存储，保存完整的测试数据、矢量图及测试条件。可通过USB导出，配套上位机软件进行深入分析、报告编辑和历史数据比对。
完备的测试功能与配件：
同时支持PT二次压降测试和CT二次负荷测试。
配备高精度钳形电流互感器，方便在不拆线的情况下测量CT二次电流，提高现场测试安全性与效率。
提供多种测试线夹和专用测试线，确保连接可靠，接触电阻小。
四、 核心应用场景与价值体现
二次压降及负荷测试是保障电力系统计量准确性和保护可靠性的基础性技术监督工作：
新装计量装置验收：在电能计量装置投运前，必须进行二次压降及负荷测试，确保其符合规程要求，是取得计量检定合格证的前提。
周期性的计量达标考核：按照DL/T 448规定的周期（通常为1-2年），对运行中的I、II、III类计量装置进行现场测试，监控回路状态变化。
电能计量纠纷仲裁：当供用电双方对计量准确性产生争议时，二次回路参数测试是重要的技术分析依据。
保护回路校验与故障分析：在新保护装置投运或保护误动/拒动后，测试CT二次实际负荷，验证其是否满足保护用CT的误差要求。
变电站改造或回路变更后：验证改造后二次回路的参数是否仍然合格。
对于用户而言，一台二次压降及负荷测试仪带来的核心价值是：将抽象的计量误差溯源到具体的二次回路参数，为计量公平性提供直接、量化的技术证据；大幅提升现场测试效率与准确性，告别繁琐的传统方法，减少人为误差；实现测试流程的标准化与数据管理的规范化，满足计量技术监督和实验室认证（如CNAS）的要求；为保护系统的可靠性评估提供关键数据，预防因CT负荷过重导致的保护隐患；是电力企业维护自身合法权益、提升精益化管理水平的专业工具。
五、 选购时的综合评估要点
面对“什么品牌好"的询问，建议用户从测量精度、同步技术、功能完整性及操作便捷性等维度进行专业考量：
关键测量精度指标：比差和角差的测量精度与分辨率是多少？这是衡量仪器性能的核心。电压、电流、相位的基本测量精度是否满足更高标准的测试要求（如0.05级）？
同步技术的可靠性与距离：无线同步的稳定性、抗干扰能力及有效工作距离是否满足您现场测试的典型距离（从PT端子箱到主控室的距离）？是否有光纤同步选项以适应强干扰环境？
功能完整性与测试便捷性：是否真正实现PT压降与CT负荷的一体化测试？CT负荷测试是否支持钳表法，以方便不断开电流回路？操作流程是否清晰、引导性强？
数据管理与报告输出：数据存储、查询、导出是否方便？配套软件功能是否强大，能否自动生成符合规程格式的测试报告？
现场适用性与配件质量：仪器是否轻便易携？配件（如测试线、钳表）的精度、耐用性和安全性如何？
厂家的专业技术支持：二次回路测试涉及标准理解和现场复杂情况。厂家是否能提供详细的测试方案、规程解读支持以及专业的技术服务？
总结
武汉特高压电力科技有限公司的二次压降及负荷测试仪，通过高精度同步采样与可靠的无线通讯技术，将影响电能计量公平性与保护动作可靠性的关键二次回路参数——压降与负荷，从难以捉摸的现场变量，转化为一组组精确、可比、可追溯的测量数据。用户在探寻“什么品牌好"时，实质上是在为电力系统“度量衡"的源头准确性与“神经系统"的信号保真度，寻找一位严谨而高效的“现场审计师"。通过系统性地审视仪器在测量精度、同步可靠性、功能集成度以及操作便捷性等方面的综合表现，用户可以有效地甄选出那台能够为计量监督与保护校验提供、高效现场解决方案的专业设备及其提供者，从而在构建公平、可靠、透明的电力交易与安全防御体系中，完成对每一个信号传输通道的精准“体检"与性能校准。
