超低频高压发生器，其核心是产生频率为0.1Hz的正弦波或余弦方波高压。这一极低的频率意味着电压变化周期长达10秒，其对于绝缘材料的极化考验时间远长于工频。国际电工委员会（IEC）和国内相关标准均认可，0.1Hz超低频交流电压对交联聚乙烯（XLPE）等固体绝缘的检测效果与工频交流电压具有很好的等效性。同时，由于频率大幅降低，试品的容抗显著增大，流过试品的电容电流同比工频时大幅减小（理论上是工频电流的1/500），这使得试验所需的电源容量、高压发生装置的体积和重量得以大幅缩减，从而实现了设备的轻量化与便携化。

一、超低频高压发生器的系统构成与工作原理

一套完整的超低频高压发生系统通常由以下几部分构成：

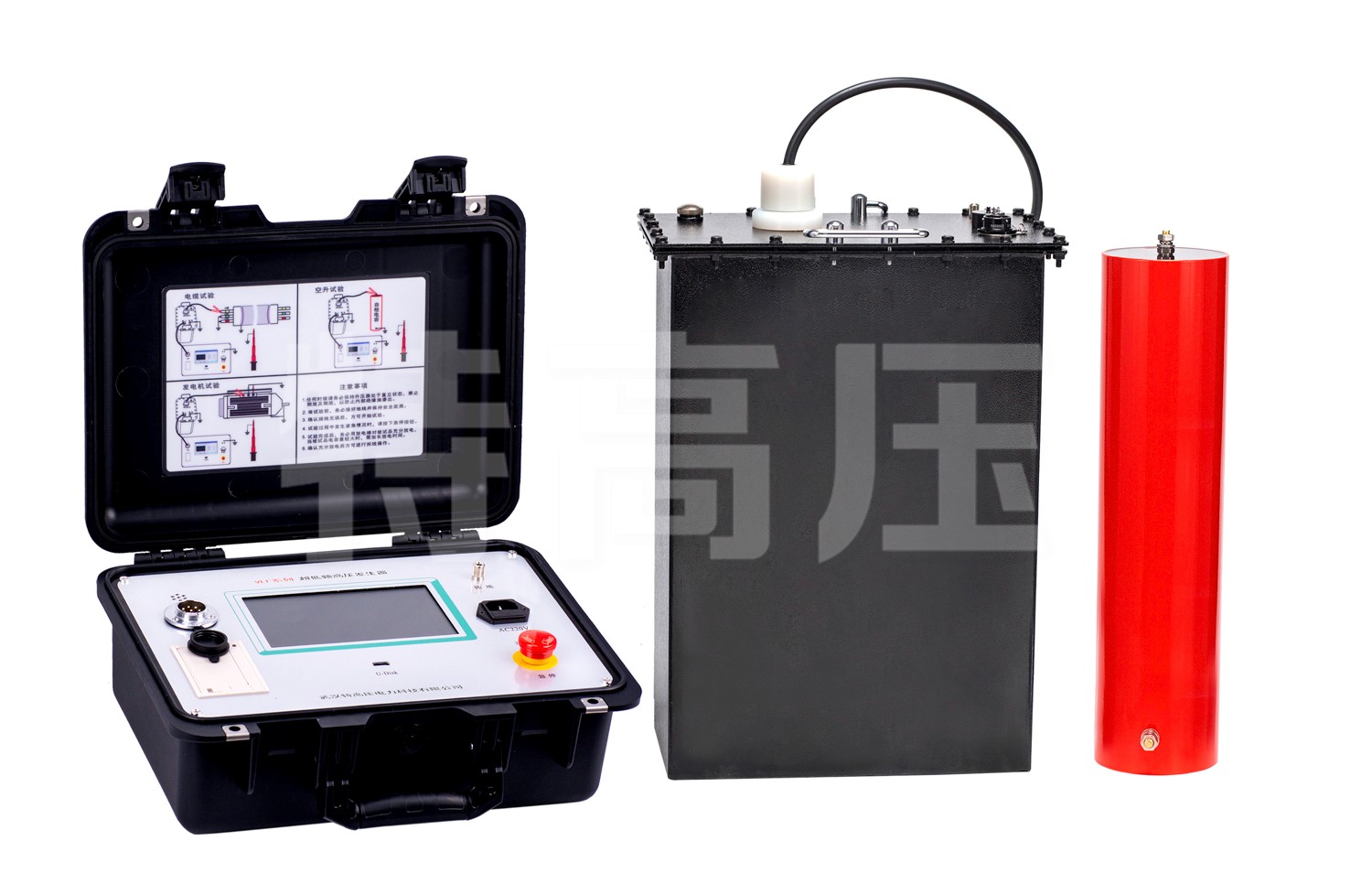

控制箱（器）：这是系统的大脑。内部集成了微处理器控制单元、0.1Hz信号发生器、功率驱动模块及测量保护电路。它负责产生标准的0.1Hz低压控制信号，控制整个系统的启停、升压、降压、计时，并实时监测输出电压、电流等关键参数。
高压倍压筒（发生器本体）：这是产生高压的核心部件。它接收控制箱送来的低压驱动功率，通过内部倍压整流电路，在绝缘筒内逐步建立起所需的高压直流。然后，通过一个由电子开关控制的振荡回路，将该直流高压“斩波"调制成为0.1Hz的超低频高压交流波形输出。高压倍压筒的设计决定了设备的最大输出电压和负载能力。
专用连接电缆与附件：包括连接控制箱与倍压筒的专用动力电缆、测量线，以及高压输出线、接地线、放电棒等。

二、设备的关键技术特性与功能

为确保试验安全、准确、便捷，设备通常具备以下特性：

稳定的波形输出：能够输出符合标准要求的、失真度低的超低频正弦波或余弦方波高压。波形的稳定性直接关系到试验电压的有效值和试验的等效性。
宽范围的电压与负载适应：输出电压范围通常覆盖从几千伏到数百千伏，以满足不同电压等级电缆的试验要求。同时，设备需具备一定的带载能力，能够应对不同长度、不同截面积电缆形成的电容负载。
智能化的控制与保护：

自动升压与耐压计时：可设定目标电压值，设备自动匀速升压至设定值，并开始倒计时。计时结束自动降压。
多重安全保护：具备过电压保护、过电流保护、试品闪络保护、高压部件接地异常检测等功能。一旦出现异常，系统能迅速切断高压输出并给出明确提示。
负极性输出电压选项：研究表明，在对外绝缘（如电缆外护套）进行耐压试验时，采用负极性电压可有效减少由电晕放电引发的绝缘损伤。因此，部分设备支持输出负极性超低频高压。

精确的测量与显示：实时显示输出电压峰值/峰值、频率、泄漏电流以及试验时间。测量精度是评估试验有效性的基础。

三、主要应用场景与试验流程

核心应用对象是电力电缆，特别是10kV至220kV等级的交联聚乙烯绝缘电力电缆的交接试验、预防性试验和故障修复后的耐压检查。也可用于大型发电机、电力电容器等大电容设备的绝缘耐压试验。典型的试验流程包括：

试验前准备：将被试电缆与其他电气设备隔离，电缆两端终端头处理妥当，非被试相及电缆金属屏蔽层、铠装层可靠接地。
设备连接：正确连接控制箱、倍压筒、接地线，并将高压输出线接至电缆被试相导体。
参数设置与试验：设置试验电压值（如2倍相电压）、耐压时间（如60分钟）。启动设备，自动升压至设定值并开始耐压计时。期间观察泄漏电流是否稳定。
试验结束与放电：耐压时间到，设备自动降至零位。然后使用专用放电棒对电缆进行充分放电后，方可变更接线或接触设备。

四、设备选型的考量维度

在选择超低频高压发生器时，可围绕以下几个方面进行评估：

输出电压等级与容量：根据日常测试电缆的最高电压等级和最大长度（电容值），选择有足够输出电压和带载能力的设备。额定输出电流（通常为毫安级）是衡量其带载能力的关键指标。
波形质量与频率精度：输出的超低频波形应符合标准要求，频率稳定、准确。
自动化程度与操作界面：是否能实现一键式自动化测试流程，操作界面是否直观，参数设置和数据显示是否清晰。
便携性与结构设计：设备是否采用分体式设计，各部件重量是否便于人力搬运，是否适合在变电站、电缆隧道等现场环境使用。
安全保护措施的完备性：保护功能是否齐全，响应是否迅速可靠，这是现场试验安全的首要保障。

武汉特高压电力科技有限公司关注于为现场试验提供切实可行的解决方案。超低频高压发生器将传统庞大复杂的耐压试验系统浓缩为一套相对轻便的装置，其价值在于在不牺牲检测有效性的前提下，显著提升了现场工作的效率与便利性，是电力电缆运维工作中一项重要的技术进步。

总而言之，“超低频高压发生器选哪家"的探寻，本质上是寻找一套能将标准化的耐压试验要求与现场复杂工作条件相结合的技术实现方案。理解超低频技术的原理及其带来的轻量化优势，是做出合适选择的重要前提。
