六路差动保护矢量分析仪设备排名：解析多路矢量分析仪的关键能力

差动保护的可靠性，始于投运前对构成其判断基础的各侧电气量矢量的精确校核。任何一路CT极性接反、变比设置错误或二次回路相位偏移，都可能导致保护在正常运行时误动，或在内部故障时拒动，酿成严重事故。武汉特高压的六路差动保护矢量分析仪，其核心设计思想是将繁琐、易错的人工向量图绘制与计算，转化为自动化、图形化的高精度测量与智能分析过程，为保护系统的正确投运和高效诊断提供直观、可信的数据支撑。

一、 核心功能：多路同步测量与矢量关系解构

该仪器区别于常规三相相位伏安表的核心能力，在于其“六路同步"与“矢量分析"。

1. 六通道高精度同步采样：仪器内置六个独立的电流测量通道和多个电压测量通道，所有通道采用同步采样技术，确保在同一时刻捕获所有被测信号。这对于分析动态变化的负荷电流或故障暂态过程中的相位关系至关重要，避免了因分时测量引入的相位误差。

2. 全参数一体化测量：在一次接线完成后，仪器可同时测量并显示多达六路电流和三路电压的幅值、相位、频率、功率因数等全部基本参数。测量结果以数字和矢量图两种形式实时显示，直观呈现各侧电气量的大小和方向关系。

3. 差动保护专用分析模式：

• 差流与制动电流计算：仪器可根据预设的变压器接线组别（如Y/△-11）、各侧CT变比、保护装置平衡系数等参数，自动将测量到的各侧二次电流归算到同一侧（通常为高压侧），并实时计算显示差动电流（Id）和制动电流（Ir）。这允许试验人员在带负荷或模拟状态下，直接观察差动保护的实际运行差流是否在理论允许范围内。

• 矢量图与六角图分析：自动绘制包含所有六路电流的矢量图或六角图。通过图形，可以一目了然地判断各侧电流的相位关系是否符合变压器接线组别理论，快速识别极性错误、相序接错等接线问题。

• 谐波分析能力：部分型号具备谐波分析功能，可测量各次谐波含量。这对于分析励磁涌流特征、验证保护装置的谐波制动特性有重要帮助。

二、 系统化校验：从静态参数到动态逻辑

现代矢量分析仪的功能已超越基础参数测量，向保护系统整体校验延伸。

1. CT极性及变比现场校验：无需拆除一次引线，通过施加小电流或利用负荷电流，结合多路同步测量，可以方便地校验各侧CT的极性是否正确，变比是否与铭牌一致，以及各相之间的一致性。

2. 保护装置向量检查与投运辅助：在新保护装置投运或CT回路改造后，进行带负荷向量检查是强制性步骤。该仪器能快速完成所有相关回路电流、电压向量的测量，并自动生成标准格式的带负荷向量检查报告，与保护装置显示值进行比对，确保接入保护装置的信号正确无误。

3. 模拟故障状态与逻辑验证：配合可选的升流器（外接），仪器可以输出多路幅值、相位可调的电流，模拟各种区内、区外故障状态，直接注入保护装置，验证其差动启动、制动特性以及动作逻辑的正确性，实现从“回路"到“装置"的闭环测试。

三、 智能化与易用性设计

考虑到现场调试时间窗口紧张、环境复杂，仪器的智能化与便携性至关重要。

• 向导式测试流程：内置针对变压器差动、母线差动等不同保护对象的测试向导。用户只需按照屏幕提示，依次设置设备参数、接线方式，仪器即可引导完成整个测试流程，并自动判断向量结果是否合理。

• 强大的数据管理与报告生成：所有测量数据、矢量图、设置参数均可自动保存。通过U盘导出后，可利用配套电脑软件进行深度分析，并一键生成符合电力行业规范的校验报告，包含数据、向量图、结论等，大大减轻报告编制工作量。

• 大容量电池与便携结构：采用高性能锂电池供电，续航时间长，满足全天户外作业需求。仪器结构紧凑、重量轻，适合在变电站狭窄的屏柜间移动使用。

• 高亮度彩色显示屏与触摸操作：即使在户外强光下，屏幕显示也清晰可见。触摸屏操作结合物理按键，反应灵敏，菜单设计符合工程人员思维习惯。

四、 应用价值：贯穿保护系统全生命周期

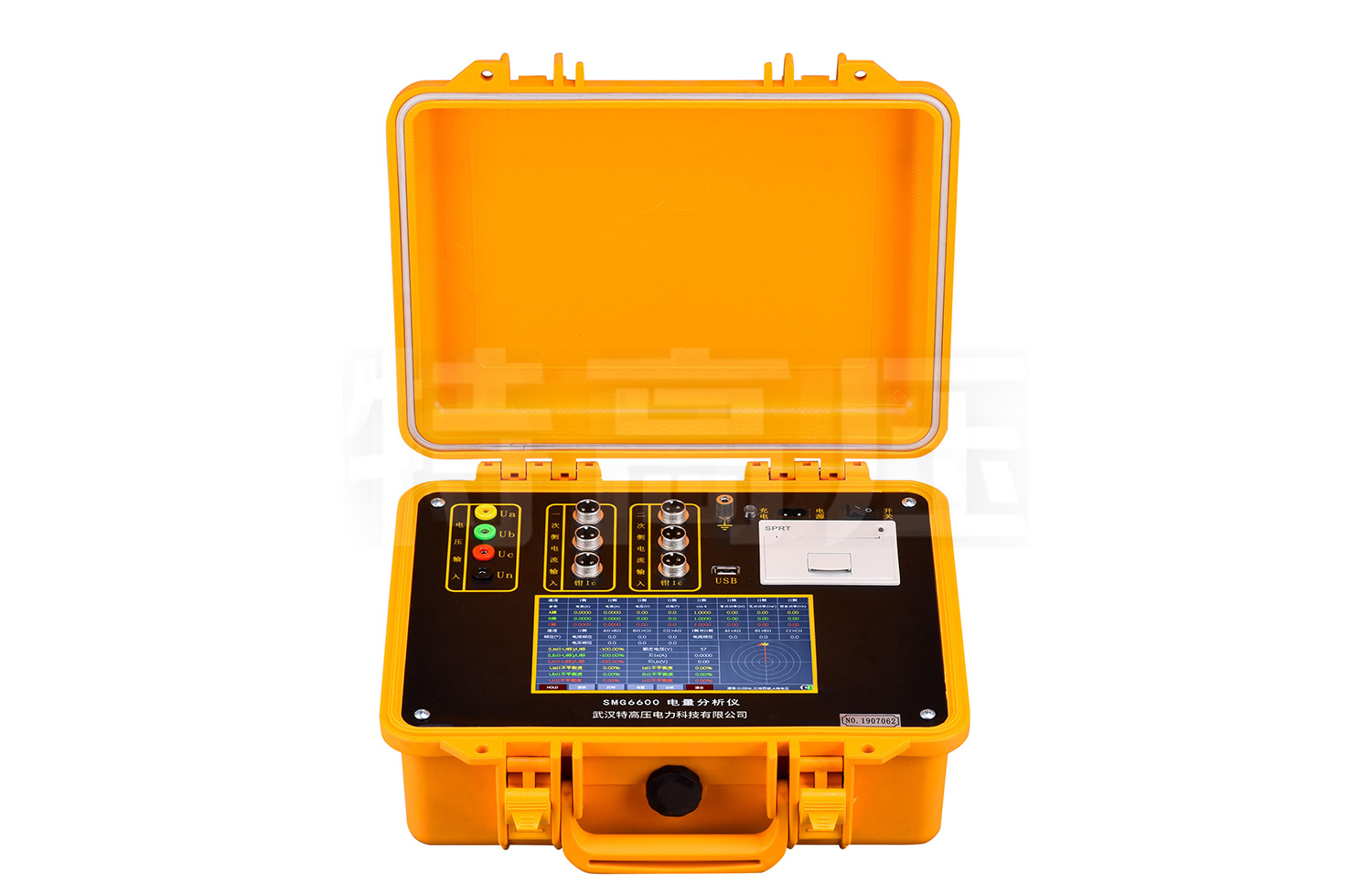

武汉特高压六路差动保护矢量分析仪的价值，体现在保护系统从安装到运维的多个关键环节：

• 基建投运阶段：高效完成新安装保护系统所有CT回路、电压回路的极性、相序、相位校验，确保“第一粒纽扣"扣对，为保护可靠动作奠定基础，缩短投运时间。

• 定期检验与状态评估：在定期保护校验中，快速完成带负荷向量复查，作为评估二次回路状态是否发生劣化（如接触电阻增大导致角差变化）的重要依据。

• 故障后分析与诊断：当差动保护发生误动或拒动后，使用该仪器可以快速、全面地测量故障录波数据之外的实际系统向量，结合故障过程分析，帮助定位是CT问题、二次回路问题还是保护装置自身逻辑问题。

• 技术改造与扩建：在变电站扩建或保护装置改造时，验证新接入回路与原有回路的向量配合关系，确保整个保护系统的协调性。

• 提升运维精益化水平：将向量检查工作从依赖个人经验的“技艺"转化为标准化、数据化的“工艺"，提高校验工作的质量和效率，并形成可追溯的电子化技术档案。

五、 技术支撑与方案适配

针对不同电压等级、不同主接线形式（如三卷变、自耦变）、不同保护原理（比率差动、工差变化量差动）的复杂情况，设备的灵活性与专业支持。

• 参数灵活设置与模型支持：支持各种常见的变压器接线组别、CT接线方式（Y形、△形），平衡系数可任意设置，以适应不同厂家的保护装置计算模型。

• 扩展测量能力：部分型号可能集成录波功能，能够记录暂态过程的波形，便于进行更精细的事故分析。

• 全面的应用指导：武汉特高压不仅能提供设备，还能结合典型工程案例，为用户提供测试方案建议、报告解读支持，帮助用户解决现场遇到的特殊向量分析难题。

结语

因此，探究“六路差动保护矢量分析仪设备排名"，实质上是寻找一个能够将高精度同步测量技术、专业的继电保护知识、智能化的数据分析能力以及深厚的现场工程经验深度融合的合作伙伴。武汉特高压电力科技有限公司的这款分析仪，通过其六路同步采样的硬件基础、面向差动保护的专业分析软件、以及便捷的数据管理功能，展现了其在继电保护调试与诊断领域提供高效解决方案的能力。对于用户而言，在选择时，应重点考察设备同步测量的真实精度与通道间一致性、矢量分析功能的专业性与自动化程度、应对复杂现场接线和不同保护模型的适应性，以及其是否能够真正融入并提升现有的保护校验工作流程。一个好的分析仪品牌，应当成为保护专业人员手中可靠，不仅能揭示隐藏于复杂接线背后的向量真相，更能通过标准化的数据输出，为电力系统核心保护设备的可靠运行构筑起一道坚实的数据防线。
