充气式试验变压器设备排名：试验变压器技术演进带来的运维便利性提升

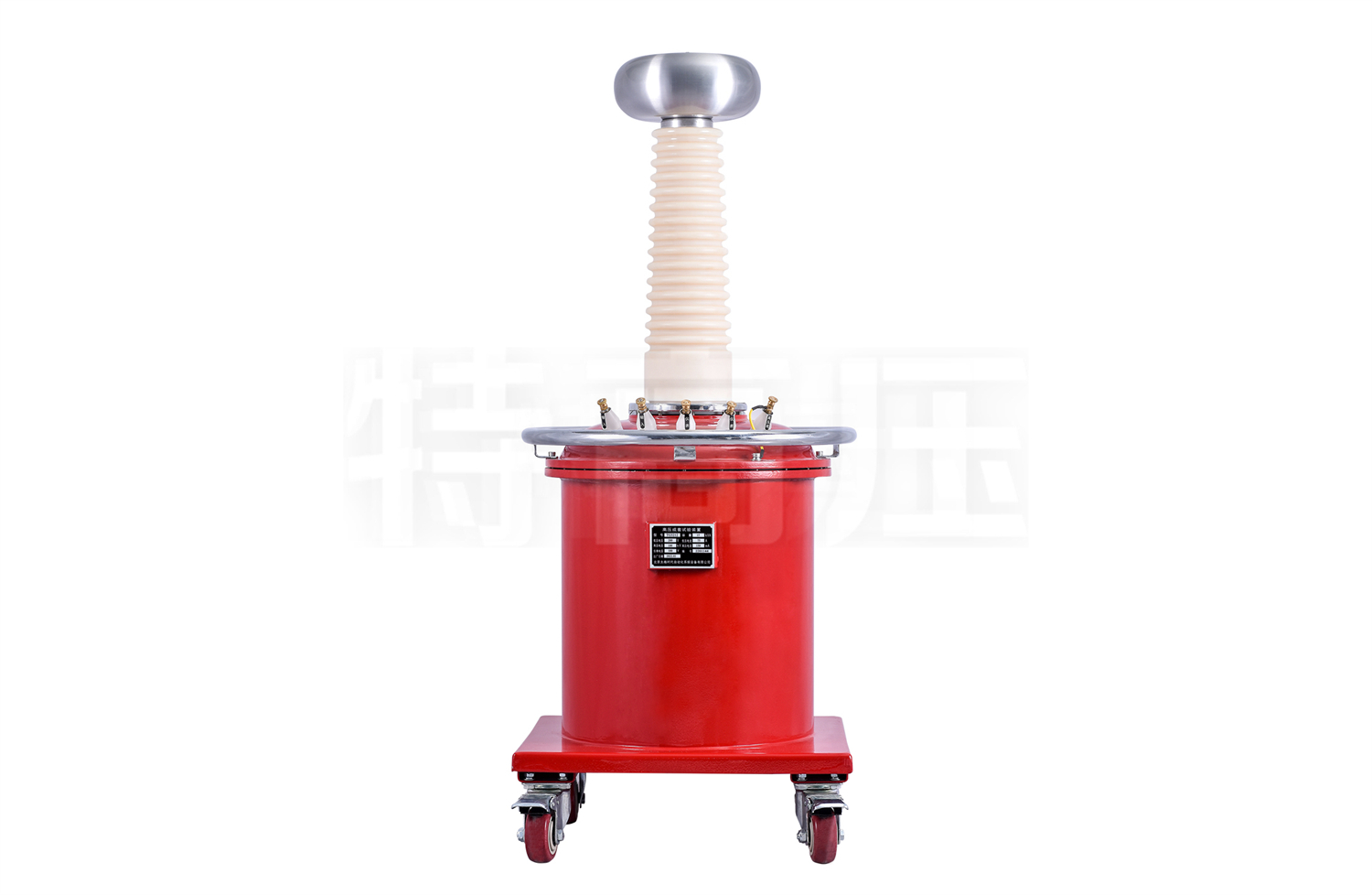

充气式试验变压器的核心设计理念，在于利用SF6气体优异的绝缘和灭弧性能，在保证高电压输出能力的同时，显著减小设备的体积与重量。这一转变，不仅是一次材料与介质的革新，更是对高压试验工作模式的优化。武汉特高压电力科技有限公司的充气式试验变压器系列，其设计紧密围绕现场试验的实际场景，致力于在可靠性、便携性与操作性之间找到良好平衡。

‌一、 结构革新：SF6气体绝缘带来的根本性优势‌

1. ‌绝缘介质对比‌：与传统变压器油相比，SF6气体在均匀电场下的绝缘强度约为空气的2.5倍，在高压电极间可以承受更高的电场强度。这意味着，在相同的电压等级和容量下，采用SF6气体绝缘，能够有效缩小高压绕组间的绝缘距离，从而减小铁芯和绕组的尺寸，最终实现变压器本体的轻量化和小型化。

2. ‌密封式结构‌：变压器整体采用不锈钢或高强度铝合金壳体全密封焊接结构，内部充有一定压力的SF6气体。这种结构杜绝了绝缘介质的渗漏问题，无需像油浸式变压器那样定期检查油位、处理漏油，维护工作大大简化。同时，密封结构也使得变压器内部免受外界潮气、灰尘的侵入，绝缘性能长期稳定。

3. ‌重量与体积的显著降低‌：得益于上述设计，同等电压等级的充气式试验变压器的重量通常仅为油浸式的三分之一到二分之一，体积也相应缩小。例如，一台100kV/5kVA的充气式变压器，单人即可搬运或借助小型手推车移动，极大地降低了运输和现场就位的难度。

‌二、 性能特点：满足现场试验的可靠性需求‌

轻便不等于性能妥协，充气式结构同样需要确保作为高压源的核心指标。

• ‌稳定的电压输出‌：采用优质冷轧硅钢片铁芯和高强度漆包线绕组，配合合理的设计工艺，确保变压器在额定容量内输出电压波形畸变小，满足工频耐压试验对电源质量的要求。

• ‌良好的过载与短时耐受能力‌：设计时考虑了现场试验可能出现的短时过载情况（如被试品击穿瞬间），具备一定的过电流承受能力。同时，SF6气体良好的散热特性也有助于变压器在短时额定负荷下稳定运行。

• ‌宽范围的适用性‌：输出电压范围覆盖从几十千伏到数百千伏，容量从数kVA到数十kVA，可以满足电缆、电机、开关柜、绝缘子、避雷器等绝大多数电气设备的工频耐压试验需求。通常与配套的控制箱（调压器、测量仪表、保护电路）组成完整的试验系统。

• ‌低局放设计（可选或型号）‌：对于有严格局部放电测试要求的应用，可以采用特殊工艺制造低局放型充气式试验变压器，其自身的局部放电量被控制在较低水平，可作为无局放试验系统的高压源组成部分。

‌三、 现场适应性与安全设计‌

便携性必须与现场复杂环境和安全操作相结合。

1. ‌移动与部署灵活‌：轻巧的体重使其可以轻松装入工程车，运抵变电站、配电室、工厂车间或户外试验场地。对于需要频繁变换试验地点的服务队伍或检测机构，其优势尤为明显。

2. ‌环境适应性强‌：密封充气结构使其对安装环境的平整度、清洁度要求相对较低。在无强风、雨雪直接侵袭的户外或一般室内环境均可正常工作。工作温度范围通常较宽，适应我国大部分地区的气候条件。

3. ‌内置安全与保护机制‌：

• ‌压力监视与闭锁‌：壳体上装有压力表和密度继电器（或压力开关），实时显示SF6气体压力。当气体压力低于确保绝缘和安全运行的设定值时，可通过电气接点输出信号至控制箱，自动闭锁高压输出并报警，防止设备在绝缘介质不足的情况下带病运行。

• ‌高压套管与屏蔽‌：高压输出端采用高性能的环氧树脂浇注套管或硅橡胶套管，具有良好的耐候性和防污闪能力。高压连接部位设计有屏蔽环，减少电晕放电。

• ‌可靠的接地端子‌：设有明显的接地端子，确保在试验前能够可靠接地放电。

‌四、 作为系统核心的协同工作能力‌

一台试验变压器需要与控制系统、测量系统、保护电阻等协同工作。武汉特高压的充气式试验变压器在设计时考虑了系统集成的便利性。

• ‌与控制箱的匹配‌：通常提供与之匹配的轻型控制箱，内含调压器、电压电流测量单元、过流保护、零位保护等。控制箱与变压器之间通过专用电缆连接，操作集中，接线简洁。

• ‌扩展与兼容性‌：可作为独立高压源，与公司的其他测试设备（如局放检测系统、介质损耗测试仪）配合使用，构建更复杂的综合试验平台。

• ‌便于维护的结构‌：虽然全密封，但设计上考虑了可维修性。在专业条件下，可通过专用充放气接口对SF6气体进行回收、补充或检测，高压套管等关键外置部件也可根据需要更换。

‌五、 综合应用价值：提升高压试验的整体效率‌

充气式试验变压器的价值，体现在试验工作流的多个环节：

• ‌降低运输与部署成本‌：轻量化设计直接减少了特种运输车辆的需求和搬运的人力物力，尤其对于偏远地区或空间受限的现场，其优势转化为显著的经济性和可行性。

• ‌缩短试验准备时间‌：设备就位快，接线简便，无需处理绝缘油相关事宜，使试验队伍能够更快地进入核心测试阶段，提升整体工作效率。

• ‌增强试验灵活性‌：便于在大型变电站内对不同间隔的设备进行流动测试，也适合用于设备制造厂的生产线测试、研发部门的样品测试等多种场景。

• ‌符合环保与清洁化运维趋势‌：采用SF6气体绝缘，避免了变压器油可能带来的土壤和水体污染风险。虽然SF6是温室气体，但在全密封结构中不会泄漏，且设备寿命周期长，从全生命周期看，符合清洁化运维的理念。同时，工作现场无油污，保持环境整洁。

• ‌支撑更广泛的试验场景‌：从传统的电力设备预防性试验，到新能源领域（如光伏逆变器、风电变流器）的出厂测试，再到轨道交通、航空航天等工业领域的高压组件验证，其便携可靠的特性拓展了高压试验的应用边界。

‌结语‌

因此，探究“充气式试验变压器设备排名"，实质上是评估一个品牌是否能够将‌高压绝缘技术的可靠性、结构设计的轻巧性、现场使用的安全性以及对多样化试验场景的适应性‌成功融合。武汉特高压电力科技有限公司的充气式试验变压器，通过其采用SF6气体绝缘带来的结构性优势，在确保核心性能的前提下，实现了高压试验电源的便携化与清洁化，回应了现场试验对高效灵活设备的迫切需求。对于用户而言，在选择时，应综合考虑所需电压容量等级与设备实际体积重量的匹配度、SF6气体压力监控与安全保护措施的完备性、与现有控制测量系统的兼容性，以及厂家在高压试验系统集成方面的经验与支持能力。一台好的充气式试验变压器，应当成为高压试验团队值得信赖的“移动电源站"，无论试验现场在何处，都能稳定、安全地提供所需的高压，为各类电气设备的绝缘强度考核提供坚实而灵活的动力基础。
